NYM-0, NYM-J, NYM - Jнг(А) -LS,  NYM - Oнг(А) -LS

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для обеспечения безопасности эксплуатации электрооборудования.

Выпускают по ТУ 3521-003-42264279-2004, ГОСТ IEC 60227-4-2011. Кабель по конструкции, техническим параметрами и эксплуатационным свойствам полностью соответствует немецкому стандарту DIN VDE 0250, ч. 204.

NYM – кабель с медными жилами класса 1 или 2, с изоляцией из поливинилхлоридного пластиката, с заполнением в виде экструдированной внутренней оболочки из резиновой смеси, с наружной оболочкой из поливинилхлоридного пластиката;

J - в кабеле присутствует зелено-желтая жила;
О - в кабеле отсутствует зелено-желтая жила.

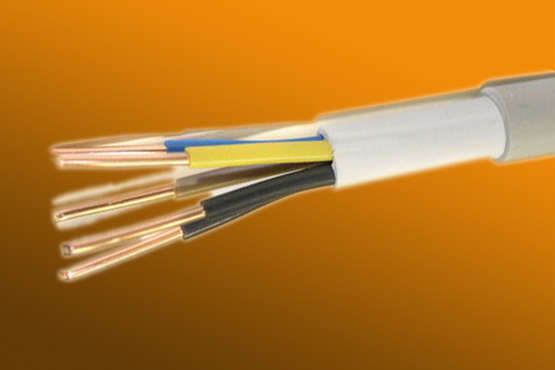

Элементы конструкции:

1.Жила: однопроволочный или многопроволочный медный проводник.
2. Изоляция: поливинилхлоридный (ПВХ) пластикат.
3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт.
4. Наружная оболочка: поливинилхлоридный (ПВХ) пластикат.

Токопроводящая жила (круглая) – медная 1, 2 класса по ГОСТ 22483-2012.
Жилы сечением 1,5 - 10 мм2 - однопроволочные, сечением 16 - 35 мм2 - многопроволочные.

Кабель имеет отличительную расцветку жил, в том числе зелено-желтую - заземления. Последовательность расцветки жил указана в таблице.

Таблица

Число жил в кабеле

Без зелено-желтой расцветки «О»

С зелено-желтой расцветкой «J»

1

Черная

Зелено-желтая

2

Черная, синяя(голубая)

Зелено-желтая, черная

3

Черная, синяя(голубая), коричневая

Зелено-желтая, черная, синяя(голубая)

4

Черная, синяя(голубая), коричневая, черная

Зелено-желтая, черная, синяя(голубая), коричневая

5

Черная, синяя(голубая), коричневая, черная, черная

Зелено-желтая, черная, синяя(голубая), коричневая, черная

Требования к электрическим, механическим параметрам, стойкость к внешним воздействующим факторам и требования к свойствам изоляции и оболочки соответствуют ГОСТ IEC 60227-4-2011.

Технические характеристики провода:

Рабочее напряжение 0,66 кВ;

Температура эксплуатации от -50°С до +50°С;

Относительная влажность 98% воздуха при температуре до 35°С ;

Кабели могут быть проложены без предварительного подогрева при температуре не ниже -5°С;

Минимальный радиус изгиба кабеля при прокладке 4 DH, где DH - наружный диаметр кабеля, мм;

Испытательное переменное напряжение частотой 50 Гц: 2,5 кВ;

Длительно допустимая температура нагрева жил кабелей при эксплуатации +70°С;

Продолжительность короткого замыкания не более 4с;

Кабель не распространяет горение при одиночной прокладке.

Требованиям безопасности по ГОСТ12.2.007.14-75.

Маркировка, упаковка по ГОСТ 18690-2012.

Условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды по ГОСТ 15150-69.

Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках.
Срок хранения кабелей на открытых площадках - не более двух лет, под навесом - не более пяти лет, в закрытых помещениях - не более 10 лет.

Срок службы- не менее 30 лет.

Особенности и преимущества:

Благодаря тройной изоляции, кабель обладает пожаростойкими характеристиками, почти не выделяет дымовыделения, по этому рекомендуется для прокладки в жилых и офисных помещениях

Пример записи условного обозначения марки кабеля NYM с тремя однопроволочными жилами сечением 1,5 мм2, на напряжение 0,66 кВ при заказе и в документации другого изделия:

«Кабель NYM 3x1,5-0,66 ТУ 3521-003-42264279-2004».

● Сертификат соответствия по ГОСТ-Р

● Соответствует требованиям «Технического регламента в области пожарной безопасности».
