Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой до 50 Гц или постоянное напряжение до 1 кВ.

Выпускают по ТУ 3500-002-42264279-2003, ТУ 3500-007-42264279-2013, ГОСТ 31996-2012.

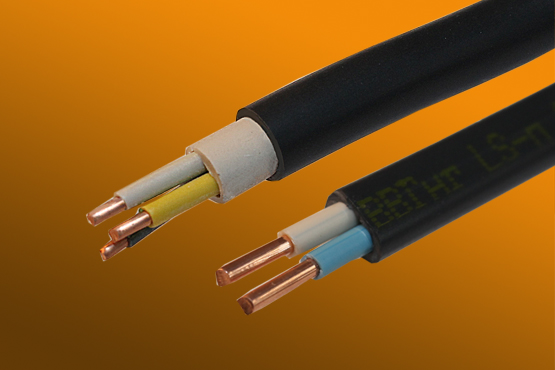

Элементы конструкции:

ВВГ - с медными жилами, с изоляцией из поливинилхлоридного пластиката, в оболочке из поливинилхлоридного пластиката, без защитного покрова;

АВВГ - то же, с алюминиевыми жилами;

BBГнг, АBBГнг- то же, не распространяющие горение (ПВХ композиции пониженной пожароопасности);

BBГнг(А)LS, АBBГнг(А)LS- то же, не распространяющие горение при групповой прокладке по категории (А), с пониженным дымо- и газовыделением;

BBГЭ нг (А) LS, АBBГЭнг (А) LS- то же, с общим экраном под оболочкой;

BBГ нг (А) FRLS- то же, огнестойкие, не распространяющие горение при групповой прокладке по категории (А), с пониженным дымо- и газовыделением;

BBГЭ нг (А) FRLS- то же с общим экраном под оболочкой.

Кабели изготавливают в климатическом исполнение УХЛ категории размещения 1 - 5, для эксплуатации в районах с тропическим климатом Т категория размещения 2 - 5 по ГОСТ 15150-69.

Число и номинальное сечение жил кабелей приведены в таблице

Марка кабеля:	Число жил	Номинальное напряжение, кВ
		0,66	1,0
		Номинальное сечение основных жил, мм2
с медной жилой	1; 2; 3; 4; 5.	1,5 - 50	1,5 – 240
с алюминиевой жилой	1; 2; 3; 4; 5.	2,5 - 50	2,5 – 240

Кабели имеют все жилы одинакового сечения.

Четырехжильные кабели могут иметь одну жилу меньшего сечения (жилу заземления или нулевую).

Кабели имеют внутреннюю оболочку, которая в многожильных кабелях выполняет также роль заполнения.

Номинальная толщина изоляции и оболочки по ГОСТ 31996-2012.

Изолированные жилы кабелей должны иметь цифровую или цветовую маркировку всех изолированных жил, обеспечивающую возможность идентификации каждой жилы при монтаже и ремонтных работах.

В каждом повиве кабеля имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым.

На марки с индексом «FRLS»- на токопроводящую жилу должен быть наложен термический барьер из слюдосодержащей ленты с перекрытием не менее 50 %.

В экранированных марках кабеля должен быть наложен продольно экран в виде обмотки из медной или алюминиевой фольги с перекрытием кромок, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Допускается спиральное наложение экрана с перекрытием не менее 30 %. Вдоль экрана из алюминиевой фольги продольно прокладывается контактный проводник из медной луженой проволоки диаметром 0,4 - 0,6 мм.

На скрученные жилы под экраном допускается наложение разделительного слоя из полиэтилена или поливинилхлоридного пластиката толщиной не менее 0,5 мм.

Технические характеристики провода:

Диапазон температур эксплуатации от –50 до +50°С.
Относительная влажность 98% воздуха при температуре до 35°С .
Кабели могут быть проложены без предварительного подогрева при температуре не ниже минус 15 °С.

Электрическое сопротивление изоляции жил при температуре 20°С сечением:
1 – 1,5 мм² - не менее 12 МОм*км;

2,5 – 4,0 мм² - не менее 10 МОм*км;

6 мм² - не менее 9 МОм*км;

10 – 240 мм² - не менее 7 МОм*км;

Электрическое сопротивление изоляции при длительно допустимой температуре нагрева жил кабелей при эксплуатации приведено в таблице.

Кабели	Электрическое сопротивление изоляции 1 км кабеля, МОм, не менее
С изоляцией из ПВХ пластиката на напряжение
0,66 и 1 кВ	0,005

Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания – 5 мин) – 2,5 кВ.

Изолированные жилы кабелей и наружные оболочки экранированных кабелей должны выдерживать воздействие переменного напряжения по категории ЭИ-2 в соответствии с ГОСТ 23286-78.

Радиус изгиба кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет: не менее 3-х диаметров кабеля.

Радиус изгиба при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С: не менее 6-ти диаметров кабеля.

Кабели в тропическом исполнении стойки к воздействию плесневых грибов.

Кабели не распространяют горение.

Кабели исполнений "нг-LS" и "нг-FRLS" должны обладать низким дымо- и газовыделением при горении и тлении.

Дымообразование кабелей с индексом «LS» не более 50 %.

Значение показателя огнестойкости кабелей с индексом «FR» не менее 180 – минут.

Изоляция и оболочка из ПВХ пластиката стойки к деформации при температуре 80 °С и стойки к растрескиванию после выдержки при температуре 150 °С в течение 1 ч.

Требованиям безопасности по ГОСТ12.2.007.14-75.

Маркировка, упаковка по ГОСТ 18690-2012.

Условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды по ГОСТ 15150-69.

Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках.
Срок хранения кабелей на открытых площадках - не более двух лет, под навесом - не более пяти лет, в закрытых помещениях - не более 10 лет.

Срок службы- не менее 30 лет.

Особенности и преимущества:

Данный кабель считают универсальным. Используется он в основном в строительстве при прокладке электропроводки в жилых зданиях и производственных помещениях в том числе пожаро- и взрывоопасных .

Пример записи условного обозначения кабеля силового с медными жилами марки BBГнг(A)-FRLS с тремя жилами номи­нальным сечением 2,5 мм²:

КабельBBГнг(A)-FRLS 3x2,5 ТУ3500-007-42264279-2013.

К обозначению марки кабеля в тропическом исполнении добавляют через дефис букву «Т» (ВВГнг(А)-Т).

● Сертификат соответствия по ГОСТ-Р

● Сертификат соответствия Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011».

● Соответствует требованиям «Технического регламента в области пожарной безопасности».
