Контрольные кабели с медными жилами, не распро­страняющие горение, с низким дымо-и газовыделением, в том числе огнестойкие, предназначенные для фиксированного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 1 кВ включительно номинальной частотой 50 Гц или при посто­янном напряжении до 1,5 кВ.

Выпускают по ТУ3563-008-42264279-2013, ГОСТ 1508-78.

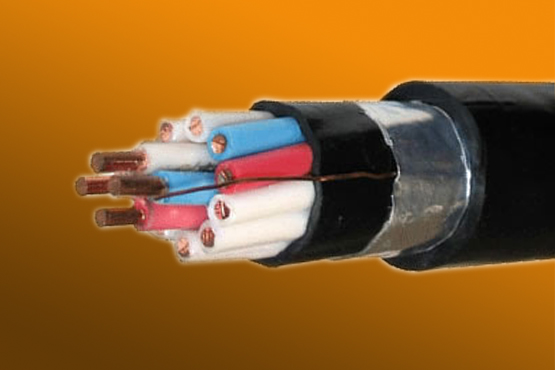

Элементы конструкции:

Токопроводящая жила – медная по ГОСТ 22483-2012.
Число жил от 4 до 61.

Номинальное сечение жил от 0,75 до 6,0 мм².

Номинальная толщина изоляции и оболочки по ГОСТ 1508-78.

Изолированные жилы контрольных кабелей должны иметь цифровую или цветовую маркировку всех изолированных жил, обеспечивающую возможность идентификации каждой жилы при монтаже и ремонтных работах.

В каждом повиве кабеля имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил, цвет изоляции которых должен быть одинаковым.

На марки с индексом «FRLS»- на токопроводящую жилу должен быть наложен термический барьер из слюдосодержащей ленты с перекрытием не менее 50 %.

В экранированных марках кабеля должен быть наложен продольно экран в виде обмотки из медной или алюминиевой фольги с перекрытием кромок, обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей. Допускается спиральное наложение экрана с перекрытием не менее 30 %. Вдоль экрана из алюминиевой фольги продольно прокладывается контактный проводник из медной луженой проволоки диаметром 0,4 - 0,6 мм.

На скрученные жилы под экраном допускается наложение разделительного слоя из полиэтилена или поливинилхлоридного пластиката толщиной не менее 0,5 мм.

Технические характеристики провода:

Кабели изготавливают в климатическом исполнение УХЛ категории размещения 1 - 5, для эксплуатации в районах с тропическим климатом Т категория размещения 2 - 5 по ГОСТ 15150-69.

Диапазон температур эксплуатации от –50 до +50°С
Относительная влажность 98% воздуха при температуре до 35°С .
Прокладка кабелей без предварительного прогрева должна производиться при температуре не ниже –15 °С.

Электрическое сопротивление изоляции жил при температуре 20°С сечением:
0,75 – 1,5 мм² - не менее 10 МОм*км;

2,5 – 6,0 мм² - не менее 9 МОм*км.

Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания – 5 мин) – 2,5 кВ.

Радиус изгиба кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет: не менее 3-х диаметров кабеля.

Радиус изгиба при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С: не менее 6-ти диаметров кабеля.
Кабели в тропическом исполнении стойки к воздействию плесневых грибов.

Кабели не распространяют горение.

Кабели исполнений "нг-LS" и "нг-FRLS" должны обладать низким дымо- и газовыделением при горении и тлении.

Дымообразование кабелей с индексом «LS» не более 50 %.

Значение показателя огнестойкости кабелей с индексом «FR» не менее 180 – минут.

Изоляция и оболочка из ПВХ пластиката стойки к деформации при температуре 80 °С и стойки к растрескиванию после выдержки при температуре 150 °С в течение 1 ч.

Требованиям безопасности по ГОСТ 12.2.007.14-75.

Маркировка, упаковка по ГОСТ 18690-2012.

Условия транспортирования и хранения кабелей в части воздействия климатических факторов внешней среды по ГОСТ 15150-69.

Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках.
Срок хранения кабелей на открытых площадках - не более двух лет, под навесом - не более пяти лет, в закрытых помещениях - не более 10 лет.

Срок службы- не менее 30 лет.

Особенности и преимущества:

Кабели служат для прокладки в помещениях, каналах, туннелях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.

При отсутствии механической нагрузки на кабели могут использоваться и в условиях агрессивной среды.

Пример записи условного обозначения кабеля контрольного с медными жилами марки KBBГнг(A)-FRLS с пятью жилами номи­нальным сечением 2,5 мм²:

Кабель KBBГнг(A)-FRLS 5x2,5 ТУ3563-008-42264279-2013.

К обозначению марки кабеля в тропическом исполнении добавляют через дефис букву «Т» (КВВГнг(А)-Т).

● Соответствует требованиям «Технического регламента в области пожарной безопасности».
