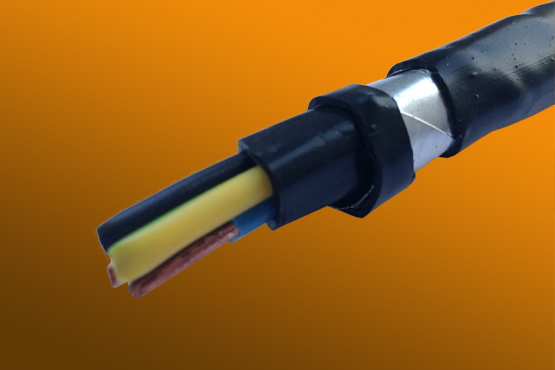

Кабели бронированные BБШв, АBБШв, BБШвнг, АBБШвнг, BБШвнг(А)-LS, АBБШвнг(А)-LS, BБШвнг(А)-FRLS, АBБШвнг(А)-FRLS.

Это высоконадежный силовой кабель с бронированной оболочкой, предназначенный для передачи и распределения электроэнергии от источника к потребителю в стационарных установках и допускает прокладку в сложных технических условиях.

Выпускают по ТУ 3500-007-42264279-2015, ГОСТ 31996-2012.

Элементы конструкции:

Медная или алюминиевая токопроводящая жила, может быть изготовлена как

- одножильная или многожильная, имеющая поперечное сечение площадью до –240 кв. мм;

Изоляция токопроводящих жил из ПВХ пластиката;
Поясная изоляция (обмотка из ПВХ лент);
Броня, образованная двумя стальными лентами. Ленты наложены с условием, чтобы верхняя лента при намотке перекрывала зазоры, образованные витками нижней ленты;
Обмотка из полиэтилентерефталатной пленки, также для кабелей с общим сечением жил свыше 6 кв. мм;
Изоляционная внешняя оболочка, изготовленная из ПВХ пластиката.

▪ Бронированный кабель может быть изготовлен с однопроволочными или многопроволочными медными (алюминиевыми) жилами, которые могут иметь как круглую, так или секторную форму (1 или 2 класс по ГОСТ 22483). Каждая токопроводящая жила покрыта изоляционной оболочкой из ПВХ-пластиката и имеет определенную отличительную расцветку. Нулевая жила, как правило, имеет голубой цвет, жила заземления двухцветная - зелёно-желтая. Изолированные ПВХ-пластикатом жилы при изготовлении скручиваются. Двухжильные кабели изготавливаются с жилами одинакового сечения, а многожильные ( более двух жил) исполняются или со всеми жилами, имеющими одинаковое сечение, или с жилой заземления (нулевой), имеющей меньшее сечение.

На марки с индексом «FRLS»- на токопроводящую жилу должен быть наложен термический барьер из слюдосодержащей ленты с перекрытием не менее 50 %.

Технические характеристики:

§ Диапазон температур эксплуатации: от -50°С до +50°С;

§ Допустимая относительная влажность воздуха при температуре до +35°С: до 98%;

§ Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С;

§ Минимальный радиус изгиба при прокладке: кабелей одножильных - 10 наружных диаметров; кабелей многожильных - 7.5 наружных диаметров;

§ Испытательное переменное напряжение частотой 50 Гц;

§ На напряжение 0,66 кВ - 1 кВ;

§ Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С;

§ Значение показателя огнестойкости кабелей с индексом «FR» не менее 180 – минут;

§ Дымообразование кабелей с индексом «LS» не более 50 %;

§ Кабели не распространяют горение;

§ Маркировка, упаковка по ГОСТ 18690-2012;

§ Условия транспортирования и хранения кабелей вчасти воздействия климатических факторов внешней среды по ГОСТ 15150-69;

§ Срок хранения кабелей на открытых площадках - не более двух лет, под навесом - не более пяти лет, в закрытых помещениях - не более 10 лет.

§ Срок службы: не менее 30 лет

Особенности и преимущества:

Кабель бронированный может прокладываться в сложных строительных конструкциях - шахтах, тоннелях, коллекторах, кабельных полуэтажах даже в условиях частичного затопления и при любом уровне коррозионной активности. У металлической оболочки этих кабелей имеется такой наружный покров, который в состоянии защитить её от воздействия коррозии. Для дополнительного противодействия этому негативному явлению и улучшению теплоотдачи броня ещё окрашивается в черный цвет. Эти меры позволяют существенно повысить сроки эксплуатации кабеля по сравнению с другими марками.

В распределительных устройствах целесообразно применять бронированные кабели с неподдерживающим горение покрытием.

Пример записи условного обозначения бронированного силового кабеля марки ВБбШв с тремя жилами сечением 1,5 мм²:

КабельВБШв 3х1.5ТУ3500-007-42264279-2015.

К обозначению марки кабеля в тропическом исполнении добавляют через дефис букву «Т».

● Сертификат соответствия Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011».

● Соответствует требованиям «Технического регламента в области пожарной безопасности».
