ТУ 16.К99-036-2007
Область использования
Кабели симметричные, пучковой скрутки, огнестойкие, предназначены для групповой стационарной прокладки в системах противопожарной защиты, в т.ч. системах пожарной сигнализации (ОПС), системах оповещения и управления эвакуацией (СОУЭ), системах автоматического пожаротушения (АУПТ), системах противодымной защиты, а также в других важных системах жизнеобеспечения, которые должны сохранять работоспособность в условиях пожара. Кабели КПСЭнг-FRLS обладают пониженным дымо- и газовыделением, имеют класс пожарной опасности П1.1.2.2.2 в соответствии с ГОСТ Р 53315-2009. Кабели полностью удовлетворяют требованиям нормативных документов «Технического регламента о пожарной безопасности», в т.ч. установленным в ГОСТ Р 53315-2009 п.5.3 ПРГП 1 (категория А по нераспространению горения при групповой прокладке), п.5.8 ПО 1 (по огнестойкости в течение 180 минут). Сертифицированы в системе ГОСТ Р. Допускается применение кабелей в СОУЭ без использования негорючих коробов и кабельных каналов (в соответствии с письмом №19-2-5-4376 МЧС России). Эксплуатируются внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков.
Конструкция

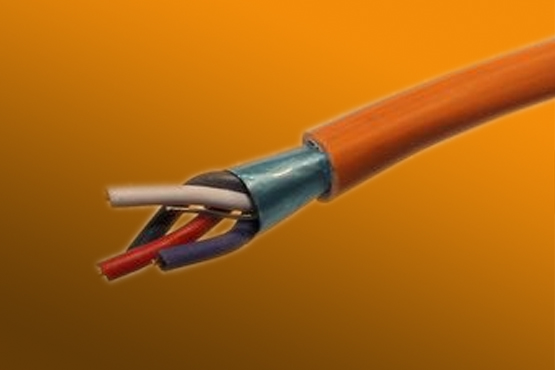

Однопроволочные медные жилы сечением от 0,2 до 2,5 мм2 с изоляцией из огнестойкой кремнийорганической резины, с общим экраном из алюмолавсановой ленты и с контактным проводником из медной луженой проволоки, в оболочке из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением. Оболочка оранжевого цвета.
|
Электрические параметры | |||||||
|
Номинальное сечение жил S, мм2 |
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Диаметр жил d, мм |
0,5 |
0,7 |
0,8 |
1 |
1,1 |
1,4 |
1,8 |
|
Электрическое сопротивление цепи (двух жил пары) при температуре 20 °C, не более, Ом / км |
192,0 |
126,0 |
74,8 |
51,0 |
37,6 |
25,2 |
16,0 |
|
Электрическое сопротивление изоляции жил при температуре 20 °C, не менее, МОм х км |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
Электрическая ёмкость пары, не более, нФ /км |
85 |
90 |
95 |
100 |
105 |
110 |
115 |
|
Коэффициент затухания на частоте 1 кГц, не более, дБ / км |
2,00 |
1,50 |
1,30 |
1,20 |
0,95 |
0,70 |
0,50 |
|
Рабочее напряжение, не более, В |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
|
Массогабаритные и эксплуатационные параметры | ||||||
|
Маркоразмер |
Диаметр жилы,
|
Наружный размер, Dн, не более, мм |
Мин. радиус изгиба, мм |
Расчетная масса 1 км, кг |
Диапазон рабочих температур, °С |
Срок службы, не менее лет |
|
КПСЭнг(A)-FRLS 3х0,2 |
0,5 |
5,60 |
10 Х Dн
допускается
7 Х Dн |
39,1 |
монтаж:
эксплуат.:
|
15 |
|
КПСЭнг(A)-FRLS 4х0,2 |
6,00 |
48,4 | ||||
|
КПСЭнг(A)-FRLS 3х0,35 |
0,7 |
6,30 |
48,7 | |||
|
КПСЭнг(A)-FRLS 4х0,35 |
6,75 |
60,9 | ||||
|
КПСЭнг(A)-FRLS 3х0,5 |
0,8 |
6,60 |
55,8 | |||
|
КПСЭнг(A)-FRLS 4х0,5 |
7,10 |
69,2 | ||||
|
КПСЭнг(A)-FRLS 3х0,75 |
1 |
7,00 |
65,8 | |||
|
КПСЭнг(A)-FRLS 4х0,75 |
7,50 |
82,3 | ||||
|
КПСЭнг(A)-FRLS 3х1,0 |
1,1 |
7,50 |
77,8 | |||
|
КПСЭнг(A)-FRLS 4х1,0 |
8,10 |
97,7 | ||||
|
КПСЭнг(A)-FRLS 3х1,5 |
1,4 |
8,00 |
104,9 | |||
|
КПСЭнг(A)-FRLS 4х1,5 |
8,70 |
132,3 | ||||
|
КПСЭнг(A)-FRLS 3х2,5 |
1,8 |
9,10 |
143,2 | |||
|
КПСЭнг(A)-FRLS 4х2,5 |
9,90 |
183,0 | ||||
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия: "Кабель КПСЭнг(A)-FRLS 3х0,5 ТУ 16.К99-036-2007"
